高頻HF智能書架天線調諧板概述
RFID高頻HF智能書架天線調諧板HA82XX，是我司針對智能書架、智能耗材柜開發的高性能天線調諧板，主要應用于天線立式擺放場合，可根據客戶現場環境和客戶要求尺寸調制13.56MHz標準頻率天線，結合我司數字信號系列讀寫器已大規模應用于圖書館智能書架、智能檔案管理、醫療耗材管理、新零售無人售貨柜、重要票證管理、試管試劑管理、漂流書柜、藥品寄售柜等RFID智能柜應用領域。
應用案例：RFID天線HA82XX用于高值耗材柜管理
應用案例：RFID天線HA82XX用于智能書架微型圖書館
高頻HF智能書架天線調諧板參數
型號：HA82XX；
尺寸：82mmx21mmx9mm（非實際天線尺寸）；
凈重：6g；
工作溫度：-10~+50℃
貯藏溫度：-25~+80℃
支持ISO/IEC15693、ISO18000-3協議讀寫器和電子標簽；
可支持達至5W射頻功率；
駐波比：<1.1；
單天線感應距離可達30cm（天線線圈20*26cm，讀寫器功率5W，50x50mm圖書標簽）；
同軸線纜MCX接口；
注意：此天線調諧板必須結合我司HR77XX系列讀寫器和HA70XX功分板使用。
高頻HF智能書架天線調諧板配套使用方式：
RFID高頻HF（13.56MHz）智能天線功分板HA70XX，是我司針對智能書架、智能耗材柜開發的高性能天線功分板，主要應用于多天線功率分配場合，可定制4或6路天線集中到一個讀寫器天線接口，結合我司數字信號系列讀寫器已大規模應用于圖書館智能書架、智能檔案管理、重要票證管理、漂流書柜、藥品寄售柜、流利架等RFID系統應用領域。

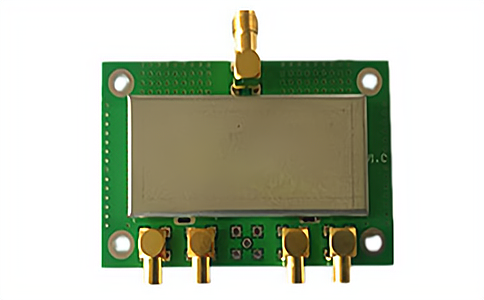

RFID高頻HF（13.56MHz）智能天線功分板HA70XX
RFID智能書架/檔案柜專用單元層天線HA9428，是我司針對智能文件管理設計的13.56MHz高性能的ISO/IEC 15693天線，主要由功分板（目前支持四口和六口）、天線調諧板、有機玻璃板、金屬外殼組成，可以準確讀取層疊擺放的圖書檔案標簽（書籍厚度4mm以上），并且能精準控制天線識別范圍，防止串讀到書架外和上下層RFID電子標簽。功分板可連接到我司一口，四口，八口，十二口，二十四口，三十二口數字信號讀寫器組合成不同層數的智能書柜，產品已大規模應用于圖書館智能書架、智能檔案管理、重要票證管理、共享圖書、漂流書柜、分布式圖書館等文件管理場合。
相關解決方案：RFID智能書架管理系統
高頻HF智能書架天線調諧板相關RFID設備介紹
RFID高頻珠寶管理讀寫器HR7738，是一款高性能的ISO/IEC 15693 ISO 18000-3 Model 1協議電子標簽讀寫器，處理速度比模擬信號快60%以上，射頻輸出功率0.5-5W可軟件調節。成功用于新零售無人售貨柜，智能文件柜、商品定位、試管試劑管理、娛樂行業籌碼管理、智能圖書柜、智能檔案柜、藥品寄售柜、流利架、珠寶管理、自助洗衣服務、生產過程控制等RFID系統應用領域。
RFID高頻HF新零售售貨柜讀寫器HR7768，是一款高性能的ISO/IEC 15693 ISO 18000-3 Model 1協議電子標簽讀寫器，支持24路天線接口，采用全數字信號處理設計，射頻輸出功率0.5-5W可軟件調節。廣泛用于新零售無人售貨柜，智能圖書柜、試管試劑管理、娛樂行業籌碼管理、流利架、智能檔案柜、藥品寄售柜、智能文件柜、商品定位、珠寶管理、自助洗衣服務、生產過程控制等RFID系統應用領域。
RFID高頻ISO/IEC18000-3 M3協議讀寫器HR3768，遵循ISO/IEC18000-3 EPC Class-1協議，作為比第二代的PJM技術更快的高頻RFID，識別速度可達240張以上/秒，另外對標簽層疊讀取效果好，對于疊放在一起的檔案，印鑒卡，證照，保密文件有良好的識別效果。采用軟件調整輸出功率（0.5-7W），可適應各種應用場合，可廣泛用于檔案管理（每頁檔案都貼標簽），印鑒卡層疊讀取、銀行抵押證件管理、汽車合格證管理、行業保密文件管理、智能文件柜、生物血樣采集卡管理等RFID標簽重疊識別應用領域。。
高頻ISO/IEC18000-3 M3協議讀寫器HR3768
RFID智能書架/檔案柜專用書立天線HA2621是我司針對智能立式文檔管理設計的高性能天線，預留螺絲安裝孔位，方便安裝到各類文件智能柜中，結合精細的天線線材選擇，實現對電子標簽的穩定感應效果，產品已大規模應用于圖書館智能書架、智能檔案管理、重要票證管理、共享圖書、漂流書柜、分布式圖書館等文件管理場合。
RFID高頻HF圖書不干膠標簽HT6507是高頻圖書檔案管理專用標簽，工作頻率13.56MHz，ISO/IEC 15693協議，采用獨特的標簽天線設計，能進行遠距離多標簽的讀取，廣泛用于圖書館管理、檔案管理、無人零售、資產管理、服裝管理、產線管理、設備巡檢等領域。
RFID智能文件柜HZDA，采用13.56MHz頻率ISO/IEC18000-3Mode3協議閱讀器HR3768和HA2621智能書架專用天線，Android系統6.0以上系統，21寸觸摸顯示屏，結合智能柜門鎖控制器，實現對重要文件的實時監管。系統可準確定位每層的文件，智能文件柜不需要屏蔽信號，柜外沒有識別區，智能檔案柜內部高頻讀寫器通過APP控制，在借用或歸還文件時對帶有電子標簽的文件進行掃描識別，使用NFC手機、14443A/B射頻卡，15693協議IC卡、身份證或二維碼作為用戶權限進行借還操作。主要用于機密文件，人事檔案、機密檔案、設計圖紙、抵押證件、銀行印章卡、重要流通文件、重要標本等紙質文件進行智能管理。
RFID智能文件柜演示視頻
相關解決方案：RFID智能書架管理系統
