隨著全球化信息技術的發展，RFID芯片種類也越來越多，應用范圍也越來越廣泛。那么，拿到手上的RFID電子標簽，我們怎么區分它的好壞呢？RFID高頻13.56MHz頻率下ISO 15693協議的芯片都有一個8字節共64bit的全球唯一序列號(ID號)，這個ID號既可以使每個RFID芯片都有全球唯一的ID號，防止重復，有可以在多標簽同時讀取時用于防沖突。8字節ID號按權重從高到低標記為ID號7--ID號0，其中ID號7固定為16進制的E0H，ID號6是標簽制造商的編碼，例如NXP的代碼為04H，TI的代碼為07H；ID號5為產品類別代碼，比如ICODE SL2 ICS20是01H，Tag-it HF-I Plus Chip為80H，Tag-it HF-I Plus Inlay為00H。剩下的ID號4-ID號0為制造商內部分配的流水碼。
為了區分不同行業中的RFID電子標簽，ISO用一個字節的AFI (Application family identifier)來區分不同行業中的RFID芯片。AFI的高半字節表示主要行業，低半字節表示主要行業中的細分行業。其中AFI=00H表示所有行業。需要注意的是并不強制要求RFID芯片支持AFI，RFID芯片是否支持AFI是可選的，在收到"Inventory"清點命令后，如果標簽不支持AFI，則標簽必須立刻做出應答；如果支持AFI，則只有收到的AFI與標簽存儲的AFI一致才做出應答。
RFID高頻HF圖書不干膠標簽HT6507是高頻圖書檔案管理專用標簽，工作頻率13.56MHz，ISO/IEC 15693協議，采用獨特的標簽天線設計，能進行遠距離多標簽的讀取，廣泛用于圖書館管理、檔案管理、無人零售、資產管理、服裝管理、產線管理、設備巡檢等領域。
ISO15693國際標準還規定了一個字節的可選的數據存儲格式識別符(DSFID)，用來區分標簽中不同的數據存儲格式。如果標簽支持DSFID，在清點命令中標簽將返回一個非零的DSFID，讀寫器可據此判斷射頻場中的標簽是否具有期望的數據格式。
RFID芯片的內存最大可達8K字節，以數據塊(Block)為單位進行管理，標簽內最多可以有256個數據塊，每個數據塊最大可以有32字節。數據塊的內容可以鎖定以防止修改。

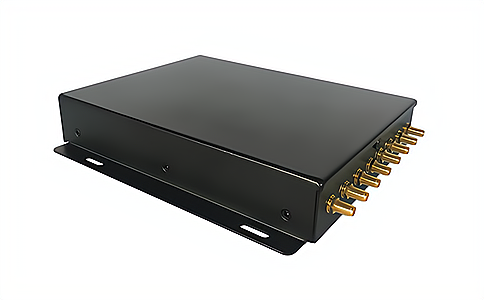

RFID高頻珠寶管理讀寫器HR7738，是一款高性能的ISO/IEC 15693 ISO 18000-3 Model 1協議電子標簽讀寫器，處理速度比模擬信號快60%以上，射頻輸出功率0.5-5W可軟件調節。成功用于新零售無人售貨柜，智能文件柜、商品定位、試管試劑管理、行業保密文件管理、智能圖書柜、智能檔案柜、藥品寄售柜、流利架、珠寶管理、自助洗衣服務、生產過程控制等RFID系統應用領域。
讀寫器與標簽之間的數據交流使用"命令-應答"的方式，如下所示：
命令：標志(Flags)+命令碼(Command code)+參數(parameters)+數據(Application data)+校驗(CRC16)
應答：標志(Flags)+參數(parameters)+數據(Application data)+校驗(CRC16)
可見應答除了沒有應答碼之外，結構與命令碼類似。每一條命令及其應答都使用CRC校驗以保證數據的完整性。讀寫器可以發出一條請求后讓射頻場內的所有RFID芯片同時應答(Addressed mode)，也可以指定一個RFID芯片應答(Non-addressed mode)。在Non-addressed模式下，可以使用兩種方法指定一個RFID芯片，一種是命令中給出RFID芯片的唯一序列號ID號，另一種是命令中不給出 ID號，而是在之前的步驟中先選中一個標簽，使其處于選中狀態，然后命令中指明僅要求處于選中狀態的標簽做出應答。
ISO15693RFID芯片的防沖突與ISO14443A中基于位的防沖突類似。其最根本的一點就是基于標簽有一個全球唯一的序列號。因?yàn)樾蛄刑?hào)的唯一性，所以全球范圍內的任意兩個標簽，其64bit的序列號中總有一個bit的值是不一樣的，也就是說任意兩個標簽的序列號總有一個bit上一個是“0”，另一個是“1”。防沖突的過程可以1位1位的進行，也可以4位4位的進行。具體的原理參見位和時隙相結合的防沖突機制。
RFID芯片支持的命令可以分為強制(Mandatory)命令、可選(Optional)命令和用戶(Custom)命令三種。強制命令和可選命令的功能和格式在標準中都有明確而詳細的定義，用戶命令則由標簽制造商制定。
強制命令有兩個：清點(Inventory)和保持靜默(Stay quiet)，標簽必須支持。標簽最基本的功能是可以通過防沖突送出一個標簽識別號，這兩個命令就是實現這個功能的。如果磁場中有多個標簽，使用清點命令可以得到一個標簽ID號，然后使用保持靜默命令使其休眠；然后再使用清點命令可以得到下一個標簽ID號，依次類推，從而實現對射頻場中的所有標簽實現清點輪詢。
可選命令是否支持由標簽制造商決定，可以分為以下4類：
1.對整個標簽操作：選擇(Select)、復位(Reset to ready)、讀取系統信息(Get system information)；
2.對標簽數據塊操作：讀單塊(Read single block)、寫單塊(Write single block)、鎖數據塊(Lock block)、讀多塊(Read multiple blocks)、寫多塊(Write multiple blocks)、讀多塊安全狀態(Get multiple block security status)；
3.對AFI操作：寫AFI(Write AFI)、鎖定AFI(Lock AFI)；
4.對DSFID操作：寫DSFID(Write DSFID)、鎖定DSFID(Lock DSFID)。
